Aerodynamik beim Elektro-Lkw: Fahrerhaus und Auflieger zusammen betrachten
Eine strömungsgünstige Kabine arbeitet mit dem Auflieger zusammen. Für die Tour zählen die Form des vollständigen Zugs, die Einstellung der Luftleitbleche und die Geschwindigkeit gegenüber der Luft.
.jpg){kind=link}
.jpg){kind=link}

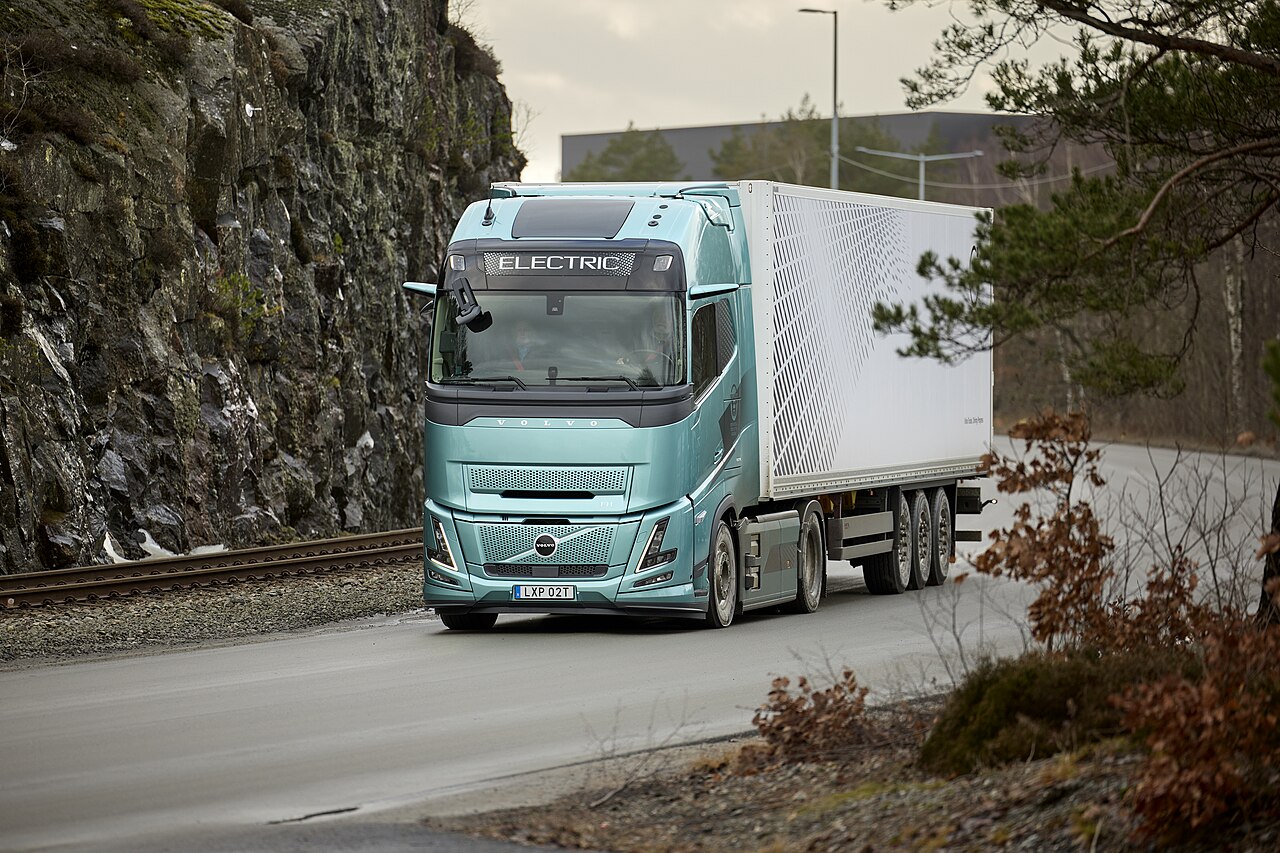

Die Aufnahmen zeigen einen Volvo FH Aero Electric von 2024, einen eActros 600 mit ProCabin und DAF-XF-Electric-Messeansichten von 2025. Sie machen Fahrzeugformen sichtbar; ein gemessener Luftwiderstandsbeiwert oder eine Verbrauchsrangfolge lässt sich daraus nicht ablesen.
Warum die Form auch beim Elektroantrieb zählt
Der Antrieb muss während der Fahrt den Luftwiderstand überwinden. Die NASA-Widerstandsgleichung beschreibt die Kraft als F = ½ × ρ × cW × A × v². Dabei stehen ρ für Luftdichte, cW für Widerstandsbeiwert, A für die Bezugsfläche und v für die Geschwindigkeit relativ zur Luft. Der Beiwert gilt nur zusammen mit seiner Bezugsfläche und den untersuchten Bedingungen.
Eine kleinere cW-Zahl allein ist deshalb kein vollständiger Fahrzeugvergleich. Für den Luftwiderstand wirken cW und Fläche gemeinsam. Auch Auflieger, Anbauten und Anströmrichtung gehören zur betrachteten Konfiguration. Der Fahrzeugvergleich ergänzt die technischen Daten; einen gemessenen Aerodynamikvergleich bietet er nicht.
Der Übergang zum Auflieger zählt.
Eigene Prinzipskizze, keine Strömungssimulation und keine Herstellerzeichnung. Pfeile zeigen nur eine gedachte Luftführung. Abstände und Spoilerstellung sind nicht maßstäblich; Einstellungen nach Fahrzeuganleitung.
Dachspoiler und Auflieger aufeinander abstimmen
Volvo erläutert die Abstimmung des Dachspoilers auf den Auflieger und den Einfluss des Zwischenraums hinter der Kabine. Ein Aufliegerwechsel kann diese Abstimmung verändern. Höhe und Form des Aufbaus gehören deshalb ins Fahrzeuggespräch; die Einstellung folgt der Anleitung des Herstellers.
Ein sinnvoller Rundgang betrachtet Dachübergang, seitliche Luftleitbleche, Verkleidungen und zusätzliche Anbauten gemeinsam. Fehlende oder beschädigte Teile sollten im Werkstattauftrag konkret benannt werden. Der Abstand zum Auflieger ist zugleich Bewegungsraum: Eine aerodynamische Verbesserung darf nicht auf Kosten der vom Hersteller vorgesehenen Freigängigkeit erfolgen. Aus unserer Skizze lassen sich keine Einstellmaße ableiten.
.jpg){kind=link}
Die Kabine ist nur ein Teil des Zugs.
Die Außenansicht des XF Electric von der Nufam 2025 zeigt das Fahrerhaus. Ein passender Dachübergang lässt sich erst mit dem vorgesehenen Aufbau beurteilen.
- Aufliegerhöhe und Spoilereinstellung gemeinsam erfassen.
- Anbauteile und Zustand in den Rundgang aufnehmen.
- Keine Verbrauchsprozente aus einem Foto ableiten.
Herstellerfortschritt braucht eine Vergleichsbasis
Daimler beschrieb 2023 für die ProCabin eine gerundete Front, Unterbodenverkleidung und zusätzliche Luftführung. Die damals genannten neun Prozent beziehen sich auf die Verringerung des cW-Werts gegenüber der damaligen Actros-Serienkabine. Das sind keine neun Prozent weniger Gesamtstrombedarf und kein gemessener Vorteil gegenüber jedem anderen Elektro-Lkw.
Volvos Technikbeitrag von 2025 erklärt kleine Strömungsleitelemente an den Kabinenecken, verlängerte seitliche Luftleitbleche und angepasste Fahrgestellverkleidungen als zusammenwirkende Änderungen. Der Beitrag nennt auch den Seitenwindeinfluss am Kabinen-Auflieger-Spalt. Unser Foto von 2024 belegt nicht den Einbau aller später vorgestellten Teile.
Mehr Tempo: Kraft, Energie und Leistung unterscheiden
Rechenbeispiel für windstille Luft: Derselbe Zug fährt konstant 70 beziehungsweise 80 km/h. Luftdichte, Bezugsfläche und cW bleiben gleich. Dann steigt die Luftwiderstandskraft mit (80 / 70)² um rund 30,6 Prozent. Für dieselbe Strecke steigt auch die allein zur Überwindung dieses Widerstands nötige mechanische Energie um 30,6 Prozent.
Die dazu nötige mechanische Leistung steigt stärker: Kraft × Fahrgeschwindigkeit ergibt (80 / 70)³, also rund 49,3 Prozent mehr. Das ist eine eigene Ableitung aus der Widerstandsgleichung und keine Prognose für den gesamten Stromverbrauch. Rollwiderstand, Steigungen, Antriebsverluste und Nebenverbraucher fehlen in diesem isolierten Beispiel.
80 statt 70 km/h: zwei verschiedene Effekte.
Eigene Rechnung: konstante Fahrt ohne Wind, gleiche Luftdichte, Fläche und gleicher cW-Wert. Kraft und Energie je Strecke: (80 / 70)². Mechanische Leistung: (80 / 70)³. Keine Prozentangabe für den gesamten Batterie- oder Netzenergiebedarf.
Bei Wind sind Fahrgeschwindigkeit und Geschwindigkeit gegenüber der Luft verschieden. Seitenwind verändert zudem die Anströmrichtung. Deshalb lässt sich das windstille Beispiel nicht unverändert auf eine stürmische Tour übertragen. Aus den Prozentwerten folgt weder eine Reichweitenzusage noch eine pauschale Fahrzeitentscheidung.
.jpg){kind=link}
Der fehlende Auflieger verändert das Bild.
An dieser Messezugmaschine ist die Sattelkupplung sichtbar. Der Zwischenraum und der Höhenübergang eines vollständigen Zugs sind hier nicht abgebildet.
- Den späteren Auflieger im Versuch tatsächlich mitführen.
- Freigängigkeit nach Herstellervorgaben erhalten.
- Unterschiedliche Zugkombinationen getrennt protokollieren.
So wird aus einer Vermutung ein belastbarer Betriebsvergleich
Unser Vorschlag: Dokumentieren Sie Zugmaschine, Auflieger, Spoilereinstellung, Anbauten, Beladung, Strecke, Tempo und Wetter. Vergleichen Sie mehrere ähnliche Fahrten und verwenden Sie denselben Energiemesspunkt. Ein anderer Auflieger oder ein Tag mit starkem Wind kann einen vermeintlichen Effekt der Kabine überlagern.
Prüfen Sie zuerst die korrekte Konfiguration und den Zustand des Fahrzeugs. Erst danach sind Aussagen zu einer Änderung sinnvoll. Der Ratgeber zur Verbrauchsmessung erklärt die Messgrenzen; der Reifenratgeber behandelt den getrennten Rollwiderstand. Für den nächsten Zwischenstopp zählt außerdem, ob der komplette Zug an den vorgesehenen Ladeplatz passt.
